一、相序保護器基本概念

相序 ：指三相電壓（A、B、C）的相位順序，標準為各相相差120°。錯誤相序可能導致設備反轉或損壞。

作用 ：實時檢測相序，異常時切斷電源，保護設備。

二、工作原理

電壓檢測 ：通過傳感器采集三相電壓信號。

相位比較 ：分析各相相位差。若順序非A-B-C（如A-C-B），則判定為逆相序。

邏輯控制 ：采用數字電路或微處理器判斷相序狀態。

輸出動作 ：觸發繼電器或接觸器斷開電路，部分設備支持報警信號輸出。

三、功能

相序保護 ：主功能，防止逆相序運行。

缺相保護 ：檢測任意一相缺失。

電壓保護 ：過壓、欠壓保護（部分型號支持）。

不平衡保護 ：監測三相電壓/電流不平衡度。

四、技術參數

額定電壓 ：常見220V、380V（低壓系統為主）。

響應時間 ：通常＜0.1秒，高速型可達毫秒級。

觸點容量 ：繼電器輸出負載能力，如/250V AC。

工作溫度 ：-20℃～+70℃（工業級標準）。

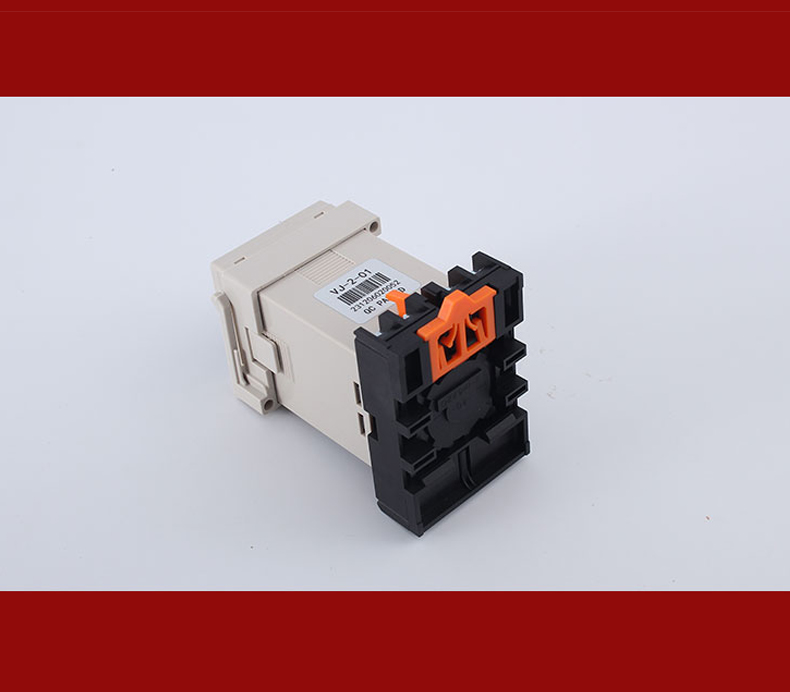

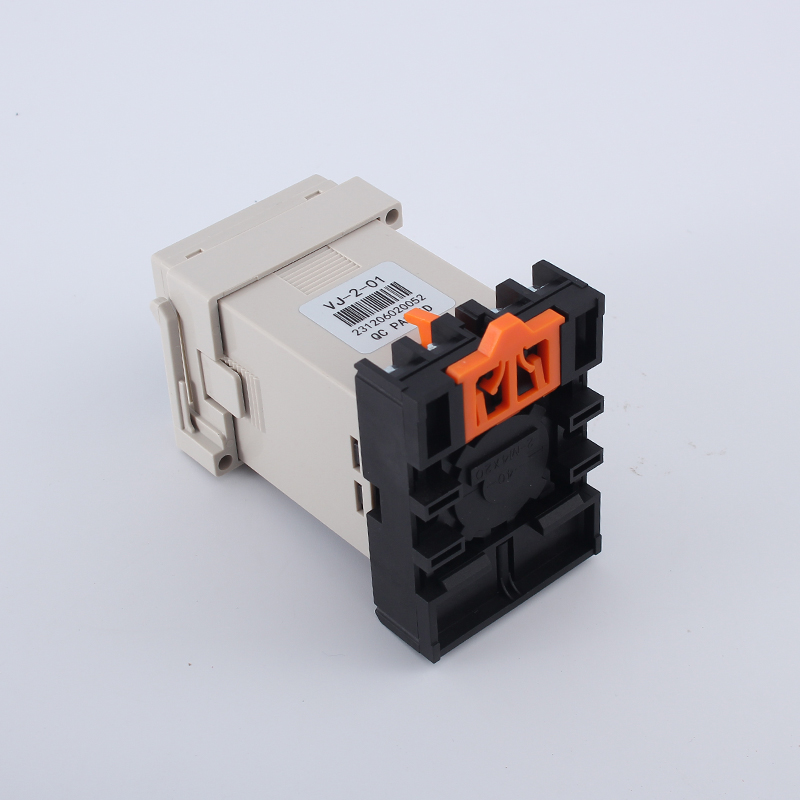

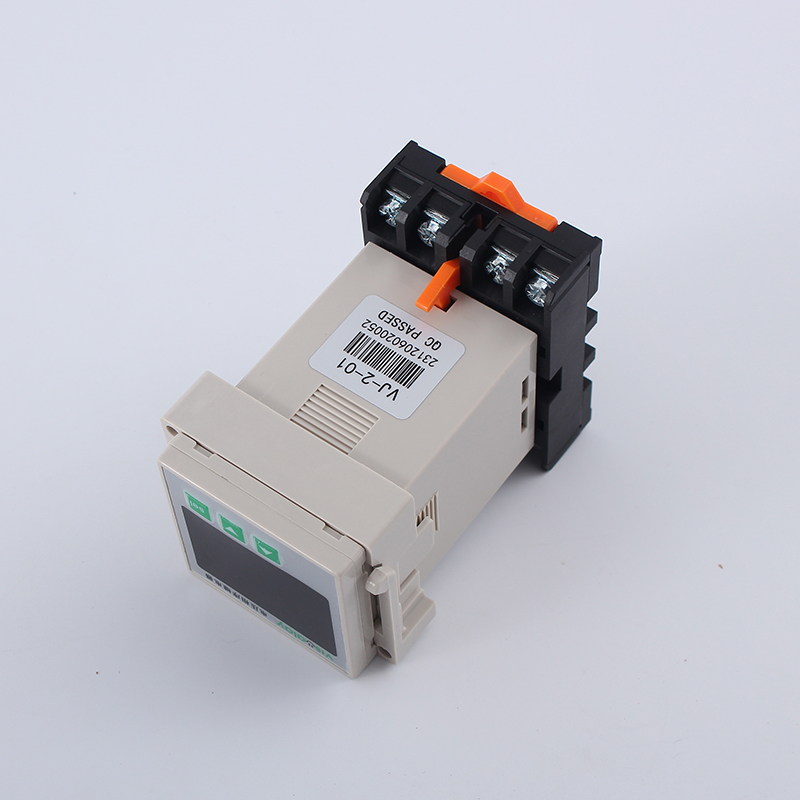

五、典型結構

輸入模塊 ：三相接線端子，PT/CT接口（高壓型）。

信號處理 ：濾波、整流、ADC轉換（數字式）。

控制 ：比較器電路或MCU（智能型）。

輸出單元 ：繼電器、光耦隔離、通訊接口（如RS485）。

六、應用場景

電動機控制 ：泵、風機、壓縮機等。

電源系統 ：發電機并網、配電柜進線監測。

特殊設備 ：電梯、起重機械、空調機組。

七、選型要點

電壓等級 ：匹配系統電壓（如380V/50Hz）。

功能需求 ：是否需要缺相、過壓等復合保護。

安裝方式 ：導軌安裝、面板固定等。

認證標準 ：CE、UL、GB/T 14048等。

八、安裝調試

接線規范 ：

嚴格按L1、L2、L3標識接線。

中性線（N）需接入（若設備需要）。

測試方法 ：

模擬正相序供電，確認保護器不動作。

調換任意兩相，保護器應在設定時間內跳閘。

斷開一相，測試缺相保護響應。

九、常見問題處理

誤動作 ：

檢查接線是否正確。

檢測電網諧波干擾，加裝濾波器。

校驗保護器閾值設置。

拒動 ：

測試電源是否達到動作條件（如電壓檢測范圍）。

檢查輸出觸點是否粘連。

十、發展趨勢

智能化 ：集成網絡通訊（Modbus、以太網），支持遠程監控。

高集成度 ：融合相序、電壓、電能質量監測功能。

快速響應 ：采用FPGA等高速處理芯片，響應時間＜10ms。
